Set extractor pentru rulmenti cu bile NEXUS 62-1K

Cod: 62-1K

Setul vine in cutie de plastic si este dotat cu 3 brate reglabile

Face posibila scoaterea rulmentilor din carcasa fara a demonta utilajul si fara a scoate arborele.

Se poate folosi si la scoaterea rulmentilor de pe arbore atunci cand nu exista suficient loc pentru o presa exterioara.

Pentru rulmenti  SKF, FAG, Timken, NTN si rulmenti similari de la alti producatori

Pentru extractoare cu bile ISO:

6004 - 6015
6200 - 6211
6300 - 6307
6403 - 6404

AVANTAJE :

lucreaza cu trei brate se pot folosi pana la patru brate

bratele sunt reglabile radial in functie de numarul de bile

manevrare usoara de un singur lucrator

formeaza un bloc rigid pentru extragere in siguranta

bratele nu se pot rasuci

bratele nu pot aluneca in lateral

lungime mare cand se folosesc prelungitoarele de brat suplimentare

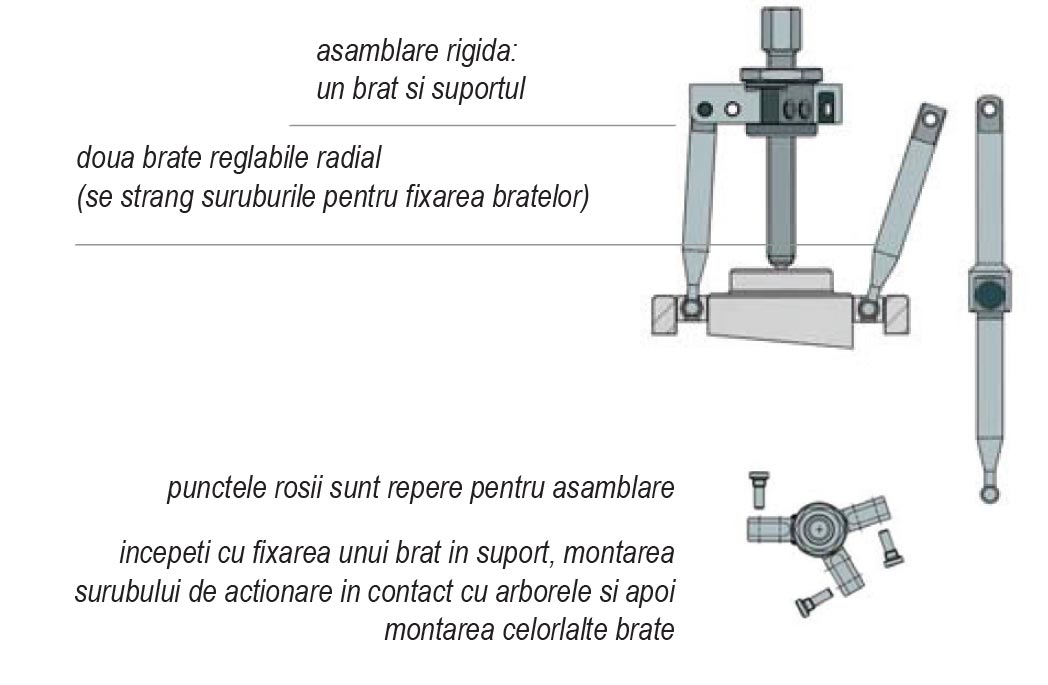

Instructiuni de utilizare:

se gaureste colivia rulmentului intre bile

se introduce un brat in gaura si se rasuceste la 90 grade

se fixeaza acest brat in suport cu un surub de fixare

se regleaza surubul de actionare incat sa fie in contact cu arborele

se introduc celelalte brate in rulment se rotesc si se fixeaza in suport

se aseaza bratele radial incat pozitia lor sa fie echilibrata

se strange piulita de pe suport ca sa obtinem o structura rigida

se invarte surubul de actionare

Continut 22 piese:

1 suport cu trei brate

3 seturi de brate (cate 3 brate/set)

3 prelungitoare de brat

6 suruburi de fixare

1 surub de actionare

2 prelungitoare pentru surubul de actionare

Diametru = 18-130 mm

Lungime = 90 + 95 mm

Diametru brate = Ø5.5 mm , Ø6.0 mm Ø8.0 mm

Surub (filet x lungime) = M14x1,5x130

Dim cheie prindere =  17 mm

Cuplu max. = 60

Capacitate max. = 5 tone ( 50 kN)

Greutate = 2,8 kg

Setul extractor pentru rulmenti cu bile, marca NEXUS, este in stoc permanent. Livrare in 24 de ore
